MAPA DE VULNERABILIDAD

Antes de poder generar el mapa de riesgos es necesario crear uno de vulnerabilidad en el cual se de una clasificacion de las zonas con mayor vulnerabilidad como concentracción, infraestructura, densidad poblacional que puedan ser afectados por un desastre natural. para eso volveremos a aplicar el procedimiento utilizado con el mapa de amenaza pero con unas nuevas variables.

Tales variables estan representadas en los siguientes mapas:

INDUSTRIAS

Muestra las principales zonas industriales del país

INFRAESTRUCTURAS

Muestra las zonas con estructuras importantes en el país

CONCENTRACIÓN

Señala las zonas con mayor actividad económica en el país.

DENSIDAD POBLACIONAL

Una de las variables mas importantes es la densidad poblacional pues con ella se puede llegar a medir el impacto que un desastre natural puede traer en vidas humanas, pero no se tiene un mapa en la base de datos que represente la densidad poblacional por eso es necesario hacer mediante la tabla del mapa de colombia los calculos necesarios para poder generar el nuevo mapa.

1. Área en km2 la cual se halla con el siguiente comando: Area_km2=Area/1000000

2 La densidad de población y se halla con el siguiente comando: Densidad_poblacional=población/Area_km2

3. Por ultimo se llena una columna en el cual se le da a un rango de valores un valor absoluto para posteriormente generar el nuevo mapa clasificado con valores de ponnderación. Por lo tanto no habra un mapa de densidad poblacional cualitativo.

Una vez terminada la tabal reclasificada para el mapa de densidad poblacional se procede a reclasificar con valores de pnderación los otros mapas usando tablas que finalmente serviran para generar los nuevos mapas raster como en la elaboración del mapa de amenazas.

TABLA DE INDUSTRIAS

TABLA DE INFRAESTRUCTURAS

TABLA DE CONCENTRACIÓN

Ahora y utilizando las nuevas tablas se procede generando los nuevos mapas de industrias, infraestructura, concentracion y densidad poblacional por medi de la herramienta Atribute Map del ILWIS.

INDUSTRIAS RECLASIFICADO

INFRAESTRUCTRAS RECLASIFICADO

CONCENTRACIÓN RECLASIFICADO

DENSIDAD POBLACIONAL RECLASIFICADO

El mapa de vulnerabilidad ahora esta listo para generarse solo se necesitara sumar los mapas anteriormente relacionados y e obtendra la vulnerabilidad con valores cuantitativos, y ese procedimiento se hará usando el siguiente comando:

Vulnerab=Wpopdens+wconcentr+Windustry+Winfraseg

MAPA DE VULNERABILIDAD

Como se puede apreciar el mapa generado anteriormente es una mapa cualitativo producto de la suma de los anteriors por eso es necesario para el entendimiento propio generar un mapa cualitativo con clases en las que se limiten valores de vulnerabilidad baja, moderada y alta, esto será posible elaborando un nuevo dominio llamado Vulclas que posteriormente será usado apra generar el mapa de Vulnerabilidad reclasificado.

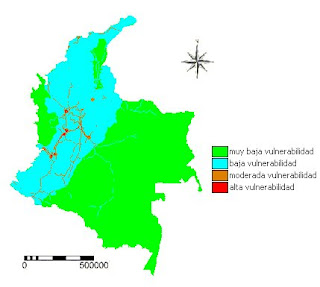

Finalmente se visualiza el mapa de Vulnerabilidad Clasificado
